簡述PCB打樣過程中的注意事項
在當今電子科技飛速發展的時代，PCB（Printed Circuit Board，印刷電路板）作為電子產品的關鍵基石，其打樣質量直接關乎著最終產品的性能優劣。從智能手機、電腦，到各類智能家居設備，PCB 如同隱匿其中的 “神經系統”，承載著信號傳輸、元件連接等重任。那么，在 PCB 打樣過程中究竟有哪些注意事項呢？這不僅是電子工程師們需要爛熟于心的要點，也是每一位涉足電子制造領域的從業者務必關注的關鍵環節。
第一、要注意打樣數量
企業在大規模量產之前往往需要制作一批PCB樣板來進行測試，而這一部分其實也占據了企業的一定成本，特別是企業體量較大、生產的PCB類型較多時，那么PCB打樣和測試成本也是極為可觀的。從這個角度來看，企業在PCB打樣過程中應注意打樣的數量。
第二、要確認器件封裝
在電路板上焊接上有特定作用的芯片并用屏蔽罩封裝，是電路板制作工藝中的一道工序。在PCB打樣的過程中，委托方應該十分注意封裝時內部的芯片、電子元器件是否有錯焊，以此確保PCB打樣的質量，進而才能夠正常的驗證功能和后續的進一步規模化生產。
PCB 打樣過程雖步驟繁多，但只要嚴謹對待每一個環節，密切留意上述的各項注意事項，就能確保打樣的高質量完成，為后續電子產品的批量生產與卓越性能表現筑牢根基，助力電子產品在市場競爭中脫穎而出，開啟高效穩定的運行之旅。

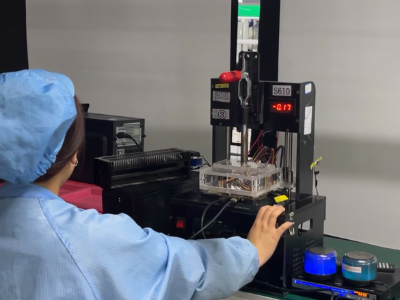

安徽英特麗電子科技有限公司，位于安徽宿州。專注電子產品電子元件代采、SMT貼片加工、DIP插件加工、PCBA后焊測試、PCBA三防漆涂覆、成品組裝、OEM代工代料一站式服務。30條高端SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線。體系認證有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小時貼片能力超過300萬點，月貼片能力接近20億點，貼裝01005元件，貼裝0.1mm間距IC，配置溫濕度及ESD閉環監控系統，實現MES全覆蓋，所有生產及檢測設備均連接MES。標準的無塵、防靜電生產車間。
